產品展示 products information

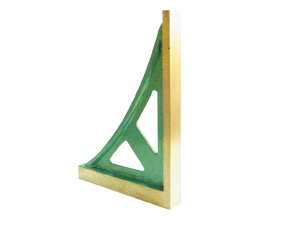

鑄鐵直角尺
內容提要
鑄鐵直角尺：直角尺類包括方尺、彎板等90°專用工具，適用于機床、機械設備及零部件的垂直度檢驗，安裝加工定位，劃線等是機械行業中的重要測量工具，它的特點是精度高，穩定性好，便于維修。
相關鏈接
詳細介紹
鑄鐵直角尺：直角尺類包括方尺、彎板等90°專用工具，適用于機床、機械設備及零部件的垂直度檢驗，安裝加工定位，劃線等是機械行業中的重要測量工具，它的特點是精度高，穩定性好，便于維修。
鑄鐵直角尺按GB6092-85標準制造，材料HT200，主要用于制件直角的檢驗和劃線，在安裝和調修設備時，檢驗零件或部件有關表面的垂直度。
鑄鐵直角尺規格：
規格 | 測量面對基面垂直度 | 測量面平面度或直線度 | 基面平面度或直線度 | ||||||
精度等級 | |||||||||
0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | |
150×100 | 4 | 8 | 16 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
300×200 | 6 | 11 | 22 | 2 | 4 | 7 | 3 | 6 | 11 |
400×300 | 7 | 12 | 25 | 2 | 4 | 8 | 3.5 | 7 | 12 |
500×350 | 8 | 15 | 30 | 2.5 | 5 | 10 | 4 | 8 | 15 |
650×400 | 9 | 18 | 35 | 3 | 6 | 12 | 4.5 | 9 | 18 |
800×500 | 10 | 20 | 40 | 3 | 7 | 14 | 5 | 10 | 20 |
1000×630 | 12 | 25 | 50 | 4 | 8 | 16 | 6 | 12 | 25 |
1250×800 | 15 | 30 | 60 | 5 | 10 | 20 | 8 | 15 | 30 |
1600×1000 | 18 | 38 | 70 | 6 | 12 | 24 | 10 | 18 | 35 |
2000×1250 | 22 | 46 | 80 | 8 | 15 | 30 | 12 | 22 | 40 |
